螺栓紧固式吊点
承载能力为15-30吨的螺栓紧固式吊点
优点：
紧凑坚固式设计
4倍安全系数
120°摆动角
螺栓连接板可作划线样板使用
含螺栓，100%经裂纹测试。
产品示意图与参数

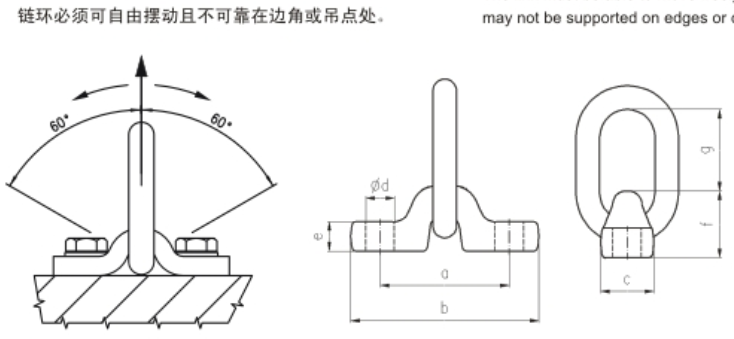

产品示意图
产品参数
|
型号 |
螺栓mm |
拧紧力矩Nm |
a |
b |
c |
Φd mm |
e |
f |
g |
链环mm |
重量 kg |
|
15 |
M36*100 |
675 |
175 |
255 |
72 |
39 |
40 |
90 |
110 |
32*150*75 |
7.4 |
|
20 |
M42*120 |
1000 |
200 |
295 |
90 |
45 |
50 |
116 |
140 |
40*190*100 |
15.1 |
|
25 |
M45*120 |
1400 |
200 |
295 |
90 |
48 |
50 |
116 |
140 |
40*190*100 |
15.0 |
|
30 |
M48*130 |
1900 |
200 |
295 |
90 |
50 |
50 |
116 |
140 |
40*190*100 |
|
螺栓符合DIN EN ISO 4017(DIN 933)的标准-强度等级10.9,100%经裂纹测试。
TPB30**螺栓含内六边形符合ISO4762-强度等级10.9,100%经裂纹测试。
