- 单腿成套插编索具
本表工作载荷所用的钢丝绳规格为：6*37+FC-1670；
钢丝绳结构不同，其工作载荷不同，可根据客户要求的钢丝绳结构来计算工作载荷。
符合标准GB/T 16271-1996规定.
产品示意图与参数

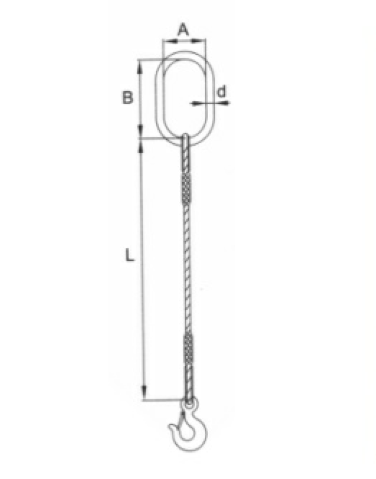

产品示意图
产品参数
|
产品型号 |
钢丝绳直径 （mm） |
额定载荷 （kN） |
吊环参数 A×B×d（mm） |
吊钩 |
|
|
型号 |
载荷（t） |
||||
|
UDR06 |
6.00 |
2.70 |
65×130×16 |
（美）S6 |
0.75 |
|
UDR07 |
7.00 |
3.60 |
65×130×16 |
（美）S6 |
0.75 |
|
UDR08 |
8.00 |
4.70 |
65×130×16 |
（美）S6 |
0.75 |
|
UDR09 |
9.00 |
6.00 |
65×130×16 |
（美）S6 |
0.75 |
|
UDR10 |
10.0 |
7.40 |
65×130×16 |
（美）S6 |
0.75 |
|
UDR11 |
11.0 |
8.90 |
65×130×16 |
（美）S6 |
1.00 |
|
UDR12 |
12.0 |
11.0 |
65×130×16 |
（美）S6 |
1.50 |
|
UDR13 |
13.0 |
12.0 |
65×130×16 |
（美）S6 |
1.50 |
|
UDR14 |
14.0 |
14.0 |
65×130×16 |
（美）S6 |
1.50 |
|
UDR16 |
16.0 |
19.0 |
65×130×16 |
（美）S6 |
2.00 |
|
UDR18 |
18.0 |
24.0 |
80×150×20 |
（美）S6 |
3.00 |
|
UDR20 |
20.0 |
30.0 |
80×150×20 |
（美）S6 |
3.00 |
|
UDR22 |
22.0 |
36.0 |
90×160×24 |
（美）S6 |
5.00 |
|
UDR24 |
24.0 |
42.0 |
90×160×24 |
（美）S6 |
5.00 |
|
UDR26 |
26.0 |
50.0 |
90×160×24 |
（美）S6 |
5.00 |
|
UDR28 |
28.0 |
58.0 |
100×190×28 |
（美）S6 |
7.50 |
|
UDR30 |
30.0 |
66.0 |
100×190×28 |
（美）S6 |
10.0 |
|
UDR32 |
32.0 |
76.0 |
100×190×28 |
（美）S6 |
10.0 |
|
UDR34 |
34.0 |
85.0 |
110×200×32 |
（美）S6 |
10.0 |
|
UDR36 |
36.0 |
96.0 |
110×200×32 |
（美）S6 |
15.0 |
|
UDR38 |
38.0 |
106 |
120×230×34 |
（环眼） |
15.0 |
|
UDR40 |
40.0 |
118 |
120×230×34 |
（环眼） |
15.0 |
|
UDR42 |
42.0 |
130 |
135×250×38 |
（环眼） |
15.0 |
|
UDR44 |
44.0 |
143 |
135×250×38 |
（环眼） |
15.0 |
|
UDR46 |
46.0 |
156 |
140×270×42 |
（环眼） |
37.0 |
|
UDR48 |
48.0 |
170 |
140×270×42 |
（环眼） |
37.0 |
